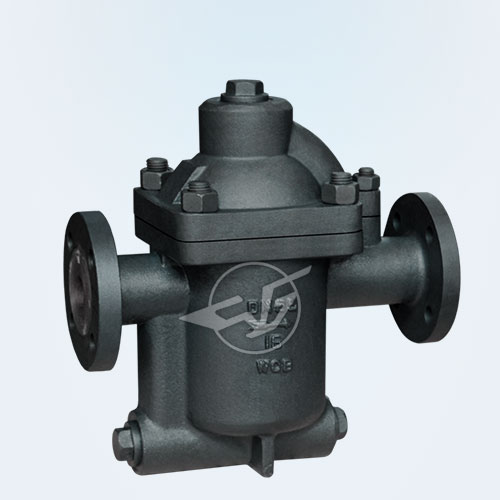

倒置桶式蒸汽疏水閥
產品型號：ER116
介質溫度：210℃（425/600℃）
最高允許壓力PMA：1.6MPa（2.5MPa）
最低工作壓力PMNO：0.02MPa
無負荷漏汽率RSN：≤0.1%
過冷度△T：≤3℃
最高背壓率RMBP：≥85℃
介質溫度：210℃（425/600℃）
最高允許壓力PMA：1.6MPa（2.5MPa）
最低工作壓力PMNO：0.02MPa
無負荷漏汽率RSN：≤0.1%
過冷度△T：≤3℃
最高背壓率RMBP：≥85℃
[基本信息]
工作原理：倒吊桶式蒸汽疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。
|
公稱壓力 |
PN16 |
PN25 |
PN40 |
|
防氣阻功能 |
排氣孔自控 |
排氣孔自控 |
排氣孔自控 |
| PMA最高允許壓力 |
1.6MPa@38℃ |
2.5MPa@38℃ | 4.1MPa@38℃ |
| PMO最大工作壓力 | 1.3MPa@315℃ | 2.0MPa@200℃ | 2.5MPa@200℃ |
|
TMA最高允許溫度 |
425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
|
TMO最高工作溫度 |
425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
主要材料表：
| 序號 | 名稱 | 材料 |
| 1 |
閥蓋 |
WCB |
| 2 |
封圏 |
304 |
| 3 | 螺堵 | Q235 |
| 4 | 吊支架 | 304 |
| 5 |
掛支架 |
304 |
| 6 | 浮筒 | 304 |
| 7 | 螺母 | 45 |
| 8 | 螺柱 |
35CrMoA |
| 9 | 閥體 | WCB |
| 10 | 增壓筒 | Q235 |
| 11 | 濾網 |
304 |
| 12 | 濾網座 | Q235 |
[閥門特點]
即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
耐水擊倒吊桶結構不會因水擊而遭到損壞，使用壽命長。
排空氣性能好倒吊桶上設有溢出排氣孔，可有效地預防蒸汽氣鎖和空氣氣堵。
允許背壓高背壓率達85%。
維修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。
[適應工況]
用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。
