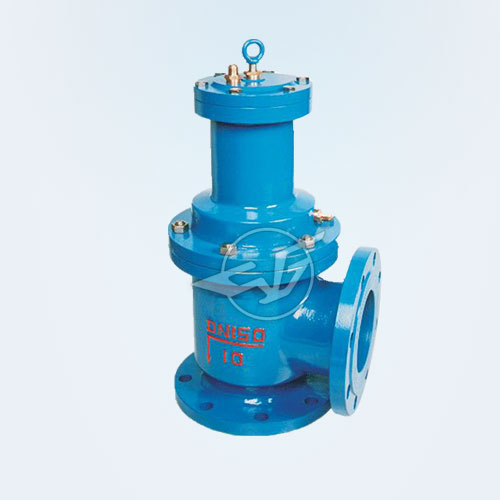

液壓氣動角式快開排泥閥
公稱壓力：PN0 6~1.0MPa
公稱通徑：DN100～400mm
最低馬驅動壓力：0.15MPa
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB／T l 7241 6 GB／T 911 3
試驗標準：GB／T l 3927 APl 598
一、液壓、氣動角式快開排泥閥產品特點
液壓、氣動角式快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封,無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。 液壓角式快開排泥閥,氣動角式快開排泥閥,角式快開排泥閥。
二、液壓、氣動角式快開排泥閥主要零部件材料
|
零件名稱 |
月體、月蓋 |
膜片壓板、閥盤 |
閥桿 |
膜片 |
|
材 料 |
鑄鐵、球鐵、碳鋼 |
球鐵、青銅 |
不镕鋼 |
尼龍強化橡膠 |
三、液壓、氣動角式快開排泥閥主要外形連接尺寸
|
DN |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
H |
480 |
500 |
620 |
735 |
805 |
940 |
1100 |
1200 |
|
L1 |
135 |
145 |
175 |
225 |
260 |
280 |
305 |
340 |
|
L2 |
125 |
125 |
145 |
185 |
205 |
245 |
270 |
310 |
