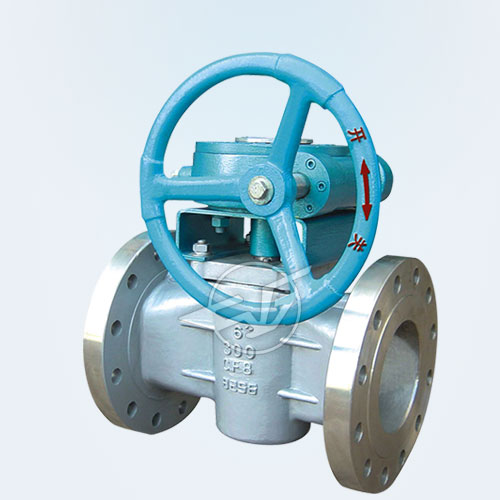

美標蝸輪式旋塞閥
公稱通徑：NPS1/2"~56"
公稱壓力：Class150~2500Lb
工作溫度：-29～340℃
主體材質：碳鋼、不銹鋼、超低碳不銹鋼、雙相不銹鋼、耐熱抗氧化鋼、低溫鋼等
驅動方式：手動、蝸輪
設計標準：API 6D、API599
結構長度：ASME B16.10
連接標準：ASME B16.5
壓力試驗：API 598
壓力-溫度等級：ASME B16.34
壓力試驗
|
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
||
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
||
主要零件材料及性能
|
閥體、閥蓋 |
塞體 |
調節閥 |
調節墊片 |
O形圈 |
工作溫度 |
適用介質 |
|
WCB |
WCB |
F6 |
PTFE |
氟橡膠 |
-29～340℃ |
水、蒸汽、天然氣、石油、石油產品、硝酸、醋酸 |
|
A105 |
A105 |
F6 |
||||
|
CF8 |
F304 |
F304 |
||||
|
CF3 |
F316 |
F316 |
PTFE |
耐酸220℃ |
|
|
|
CF8M |
F304L |
F304L |
||||
|
CF3M |
F316L |
F316L |
主要外形尺寸
| 型號 | X43F-150LB | |||||||||||||||
| PN | 150LB | |||||||||||||||
| DN | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L-RF | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | |
| LBW | 152 | 178 | 203 | 216 | 229 | 267 | 305 | 330 | 356 | 381 | 394 | 457 | 533 | 610 | 686 | |
| H | 110 | 115 | 115 | 135 | 140 | 150 | 165 | 180 | 380 | 460 | 520 | 580 | 620 | 380 | 760 | |
| W | 175 | 178 | 175 | 220 | 280 | 305 | 350 | 405 | 300 | 300 | 320 | 320 | 350 | 380 | 450 | |
| 重量/kg | 8.5 | 9.5 | 10.5 | 12 | 14 | 18 | 22 | 26 | 40 | 60 | 70 | 130 | 219 | 381 | 570 | |
